Современная газовая, электрическая, индукционная плита или духовой шкаф – сложные устройства, работу которых координирует «мозг» – модуль (или плата) управления. Эта электронная система отвечает за выполнение всех пользовательских команд и стабильную работу техники.
Основные функции и принцип работы
Ключевые функции платы управления включают:
- Нагрев и поддержание заданной температуры.
- Управление режимами работы – плата активирует различные комбинации нагревательных элементов (верхний/нижний ТЭН, гриль, конвекция).
- Контроль времени приготовления, по истечении которого обычно подает звуковой сигнал.
- Управление дисплеем и световой индикацией.
- Может включать функции блокировки от детей, контроль перегрева и диагностику неисправностей.
- Управление периферийными устройствами – внутренней подсветкой, вентилятором для циркуляции воздуха и другими системами.
Принцип работы системы:
- Пользователь задает параметры (режим, температуру, время) через панель управления.
- Модуль обрабатывает данные и посылает сигналы на исполнительные элементы.
- Датчики передают информацию на плату для корректировки работы.
- Цикл повторяется до завершения программы.
Конструкция и виды модулей управления

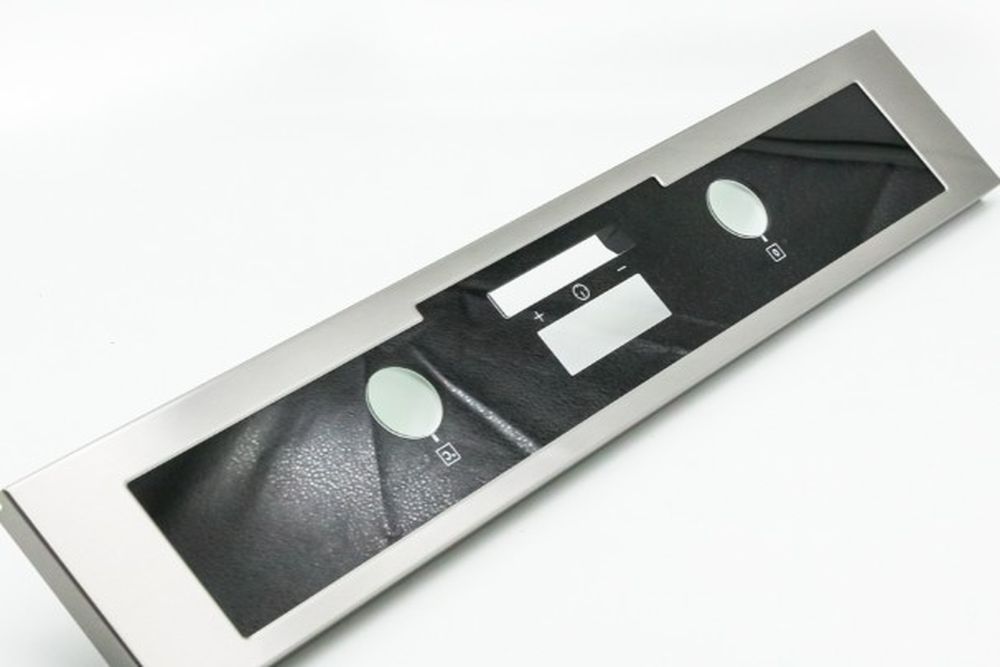

Электронная плата обычно располагается за лицевой панелью управления духовки или плиты.

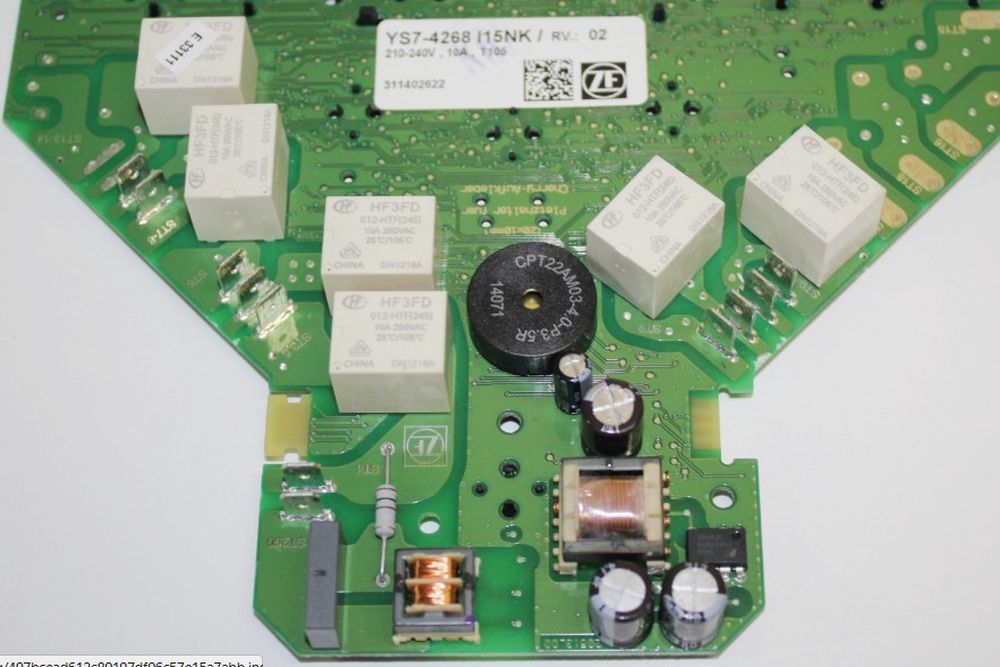

Конструкция типичной платы:
- Микроконтроллер. Состоит из процессора, чипов памяти для хранения данных и устройств ввода/вывода.
- Датчики – позволяют измерять температуру, время, давление и другие параметры.
- Реле или симисторы – приборы, который можно рассматривать как управляемый электронный ключ для работы с переменным током.
- Блок питания.
- Разъемы для подсоединения шлейфов.
- Предохранители и варисторы для защиты от скачков напряжения.
Можно выделить несколько видов плат.
По функциональному назначению:
- Главная плата управления (модуль CPU). Это основной «мозг», обрабатывающий все данные и отдающий все команды.
- Силовая плата. Коммутирует высокие токи, идущие непосредственно на нагревательные элементы.
- Плата индикации (дисплейный модуль). Отвечает за отображение информации на экране и работу светодиодов.
- Плата таймера. Специализированный модуль, предназначенный для контроля времени.
По типу пользовательского интерфейса:
- Для механического управления. Работают в паре с поворотными переключателями и механическими таймерами. Чаще встречаются в более простых моделях.
- Для электронного управления. Взаимодействие происходит через сенсорные кнопки или панели.
Правила выбора модуля при замене
Необходимый модуль управления подбирается под конкретную модель плиты или духового шкафа. Модель указана на шильдике (специальной наклейке, который обычно находится на корпусе прибора или на торце дверцы).
Также необходимо уточнить:
- Полное соответствие разъемов и посадочных мест.
- Наличие необходимой прошивки (программного обеспечения). Некоторые платы продаются «пустыми» и требуют программирования.
- Совпадение типа интерфейса (например, сенсорная панель несовместима с механическими переключателями).
Сравнение оригиналов, дубликатов и копий
Оригинальные детали производятся по разработанным владельцем бренда технологиям, точно соответствуют заявленным параметрам: мощности, габаритам, используемым материалам. Проходят обязательную сертификацию. Они гарантируют корректную работу, длительный срок службы и минимальный риск отказа.
Дубликаты – близкие по рабочим характеристикам аналоги оригиналов, изготовленные компанией-владельцем бренда или сторонней организацией. Они демонстрируют хорошее сочетание цены и качества, но из-за использования более дешевых материалов могут уступать оригиналам по надежности.
Копии – самые ненадежные заменители оригиналов, которые создаются путем реверс-инжиниринга. В их производстве могут быть использованы некачественные материалы и упрощенные технологии. Установка таких компонентов сопряжена с риском преждевременной поломки и нарушения работы оборудования.
