Датчики (сенсоры) — это устройства, которые измеряют физическую величину (время, температуру, давление, освещение, движение, влажность). В посудомоечной машине сенсоры, передавая сигналы на модуль управления, обеспечивают контроль и автоматизацию работы техники.
Основные типы датчиков
В посудомоечной машине используются несколько видов датчиков.
Их работа основана на измерении сопротивления, напряжения, емкости, индуктивности или генерации ИК-излучения.

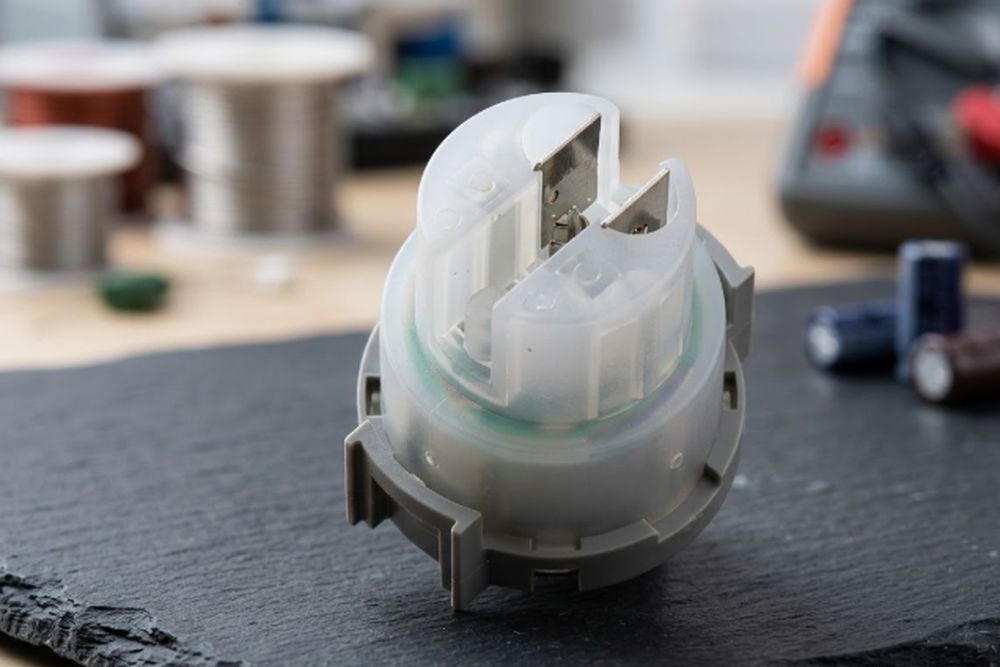

Датчик мутности воды
Это устройство оценивает чистоту воды после ополаскивания, определяя необходимость запуска дополнительного цикла. Устанавливается в нижней части циркуляционного контура.
Состоит из инфракрасного светодиода (излучателя), фототранзистора (приемника), расположенных друг напротив друга в пластиковом корпусе. И электронной платы, которая анализирует данные и автоматически завершает мойку, когда вода становится чистой.
Датчики уровня воды
Контролируют количество воды в баке, предотвращая недолив или переполнение, и передает данные на управляющий модуль. Существует два вида таких датчиков:
- Прессостат (реле давления). Измеряет давление воздуха в трубке при поступлении воды в бак. При повышении уровня давления воздух давит на мембрану, замыкая контакты.
- Поплавковый датчик. Магнитный поплавок, который поднимается вместе с уровнем воды и посылает на модуль управления сигнал о наполнении.
Датчик температуры
Устанавливается в нижней части поддона или непосредственно вмонтирован в ТЭН. Измеряет температуру воды, подавая сигнал на ТЭН для включения или отключения обогрева.
В качестве чувствительного элемента чаще всего используется термистор, сопротивление которого падает при нагреве. Герметичный корпус выполнен из металла или термостойкого пластика.
Датчик расхода воды (флоуметр)
Это электронное устройство, контролирующее количество поступающей в посудомоечную машину воды.
В конструкцию входят:
- металлический или пластиковый корпус;
- крыльчатка, оснащенная магнитом, приводимая в движение потоком;
- геркон, который генерирует импульсы при вращении магнита.
Датчик протечки (AquaStop)
Система безопасности, предназначенная для обнаружения разлива воды и предотвращения затопления.
В нижней части посудомоечной машины размещен поддон с пенопластовым поплавком. При попадании воды в поддон поплавок всплывает, нажимает на рычаг микропереключателя, отправляя сигнал на электронный блок управления. ЭБУ останавливает цикл мойки и активирует насос для откачки воды из камеры.
Преимущества оригинальных датчиков и их дубликатов перед копиями
Оригинальные датчики для посудомоечных машин выпускаются с логотипом бренда производителем бытового оборудования. Они проходят контроль качества, гарантируют идеальную совместимость, долговечность, обеспечивают корректное выполнение всех программ.
Дубликат — это качественная альтернатива оригиналу, технические характеристики которой документально подтверждены. За счет использования менее дорогих материалов, упрощения технологий и массового производства стоимость дубликатов обычно ниже.
Копии — нелицензированные изделия, обычно произведенное малоизвестной компанией. Их качество варьируется от низкосортных подделок до реплик, повторяющих оригинал больше чем на 90%. Использование копий таких ответственных элементов, как датчики, не рекомендуется.
Вопрос-ответ
Как выбрать датчик при замене?
Самый надежный способ подбора датчика — по модели посудомоечной машины, указанной на ее корпусе или торце дверцы. Часто и на самом датчике выгравирован артикул детали.
Почему посуда после мытья остается грязной, а машина выдает ошибку нагрева?
Скорее всего, требует замены термостат (или его датчик), именно он измеряет температуру воды, или вышел из строя нагревательный элемент ТЭН.
Как обрабатывает данные датчика мутности воды блок управления?
ЭБУ анализирует показания этого датчика методом нефелометрии, основанном на измерении интенсивности света, рассеянного взвешенными частицами.
